Flash Programmer是一款用于编程和烧录微控制器芯片（如Arduino板上的ATmega系列芯片）的软件。它可以在windows操作系统上运行，支持多种编程语言和多种芯片型号，具有简单易用、功能强大等特点。Flash Programmer支持的芯片型号包括ATmega8、ATmega168、ATmega328P、ATmega2560等，同时也支持其他一些常见的芯片型号。它可以通过串口或者网络接口进行编程和烧录，支持多种编程模式和多种文件格式，如HEX、BIN、ELF等。
Flash Programmer提供了友好的用户界面和丰富的功能，包括单步调试、断点设置、寄存器设置、代码编辑等，可以帮助用户更方便地进行微控制器芯片的编程和烧录。总之，Flash Programmer是一款非常实用的微控制器编程和烧录软件，可以帮助用户更加方便地进行芯片编程和烧录，提高开发效率和产品质量。
2.点击同意相关协议
3.选择安装组件以及相应的功能
4.选择安装位置，小编建议最好不要安装到系统盘中
5.等待安装完成即可
2.点击“unknown”之后，会在下方的“Status”显示执行过程，并显示连接的进度条，成功连接之后，显示绿色的“unknown”连接成功之后，我们就可以进行程序烧录，MAC地址读取，Flash数据读取及修改等等操作了。
3.单个文件烧录
4.成功烧录的时候会在“Status”下显示相应说明及“Success”
5.多个文件烧录
注意：第二步中两个文件的先后顺序，一定是“Stack”文件在前，“App”文件在后。按照上述配置好之后，点击升级按钮即可完成烧录。升级成功的显示跟单个文件升级一样。不管是单文件烧录还是多文件烧录，被烧录的文件所在的路径中千万不能包含中文，否则会提示烧录失败。
Edit--Flash数据操作
我们可以看到，操作过程区域选择的方式分别为All flash、Flash pages和Address。
1.All flash：就是选择整个flash空间
注意：后面的地址和长度都是固定死的，不能再输入了，其实它就是Address选项的极限情况。
2..Flash pages：
注意：选择某个page或者某个范围的page，比如输入0，就是选择page 0区域；如果输入“0-3”，就是选择page0到page3区域。
3.Address：
注意：我们可以在“Address：0x”后面输入要选择的区域的起始地址，注意是十六进制的，然后在后面的“Length：”后面输入区域的长度，注意长度是十进制的。
4.我们可以看到有三个按钮“Write”、“Save view to File...”和“Copy to Clibboard”。双击上面区域的某个要修改的小格，然后输入修改后的内容，点击“Write”就可以将修改后的数据写入Flash中。“Save view to File...”指令就是将修改后的保存到某个文件中。“Copy to Clibboard”指令是将修改的数据复制到黏贴板上。
5.Info Page--设备信息区域.可以操作的命令是读、写、复制到黏贴板和保存到文件。该选项读出来的是设备信息的内容，可以直接修改读出来的数据，修改之后点击“Write”即可。
6.MAC Address--MAC地址，我们可以看到每个CC26xx设备都有两个地址：Primary address和Secondary address
（1）Primary address：芯片固有的，出厂之后就固定的，只可以读，不可以修改的。上图中读出来的是“ A0:E6:F8:07:AD:82”，这个是我连接的设备的固有地址。
（2）Secondary address：并不是芯片固有的，是保存在Flash中“0x1FFD0”地址上的，可以读，也可以修改，默认值是“FF:FF:FF:FF:FF:FF”。当该address被修改为其他值的时候，搜索设备显示的MAC就是该值了，比如上述我们修改为“FF:FF:FF:FF:FF:11”，然后点后面的“Write”，这个时候用BLE调试工具进行搜索，就会发现显示的MAC变成了“FF:FF:FF:FF:FF:11”。
答：默认情况下SmartRF Flash Programmer2 选择的是4线制的JTAG方式，如果需要使用cJTAG的话，需要修改个文件。在C:\Program Files (x86)\Texas Instruments\SmartRF Tools\Flash Programmer 2\config\xds\board_config目录下面，有两个文件，XDS110.dat和XDS110c2.dat 文件，你把两个文件的文件名对换下，重新启动SmartRF Flash Programmer2 就可以了。
Flash Programmer提供了友好的用户界面和丰富的功能，包括单步调试、断点设置、寄存器设置、代码编辑等，可以帮助用户更方便地进行微控制器芯片的编程和烧录。总之，Flash Programmer是一款非常实用的微控制器编程和烧录软件，可以帮助用户更加方便地进行芯片编程和烧录，提高开发效率和产品质量。
安装教程
1.解压数据包，用鼠标双击“tup_SmartRF_Flash_Programmer_2-1_6_1.exe”打开进入安装向导2.点击同意相关协议

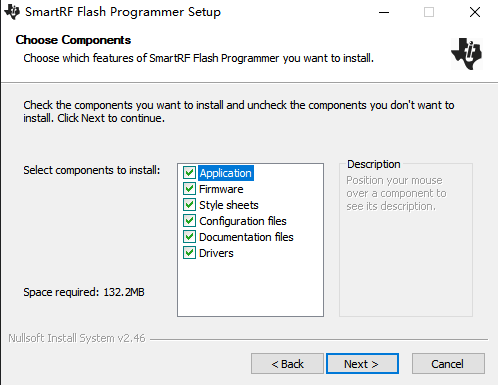

3.选择安装组件以及相应的功能
4.选择安装位置，小编建议最好不要安装到系统盘中
5.等待安装完成即可
使用教程
1.点击“Refresh”刷新设备，在com下的设备类型上点击鼠标右键，然后点击弹出的“unknown”2.点击“unknown”之后，会在下方的“Status”显示执行过程，并显示连接的进度条，成功连接之后，显示绿色的“unknown”连接成功之后，我们就可以进行程序烧录，MAC地址读取，Flash数据读取及修改等等操作了。
3.单个文件烧录
4.成功烧录的时候会在“Status”下显示相应说明及“Success”
5.多个文件烧录
注意：第二步中两个文件的先后顺序，一定是“Stack”文件在前，“App”文件在后。按照上述配置好之后，点击升级按钮即可完成烧录。升级成功的显示跟单个文件升级一样。不管是单文件烧录还是多文件烧录，被烧录的文件所在的路径中千万不能包含中文，否则会提示烧录失败。
Edit--Flash数据操作
我们可以看到，操作过程区域选择的方式分别为All flash、Flash pages和Address。
1.All flash：就是选择整个flash空间
注意：后面的地址和长度都是固定死的，不能再输入了，其实它就是Address选项的极限情况。
2..Flash pages：
注意：选择某个page或者某个范围的page，比如输入0，就是选择page 0区域；如果输入“0-3”，就是选择page0到page3区域。
3.Address：
注意：我们可以在“Address：0x”后面输入要选择的区域的起始地址，注意是十六进制的，然后在后面的“Length：”后面输入区域的长度，注意长度是十进制的。
4.我们可以看到有三个按钮“Write”、“Save view to File...”和“Copy to Clibboard”。双击上面区域的某个要修改的小格，然后输入修改后的内容，点击“Write”就可以将修改后的数据写入Flash中。“Save view to File...”指令就是将修改后的保存到某个文件中。“Copy to Clibboard”指令是将修改的数据复制到黏贴板上。
5.Info Page--设备信息区域.可以操作的命令是读、写、复制到黏贴板和保存到文件。该选项读出来的是设备信息的内容，可以直接修改读出来的数据，修改之后点击“Write”即可。
6.MAC Address--MAC地址，我们可以看到每个CC26xx设备都有两个地址：Primary address和Secondary address
（1）Primary address：芯片固有的，出厂之后就固定的，只可以读，不可以修改的。上图中读出来的是“ A0:E6:F8:07:AD:82”，这个是我连接的设备的固有地址。
（2）Secondary address：并不是芯片固有的，是保存在Flash中“0x1FFD0”地址上的，可以读，也可以修改，默认值是“FF:FF:FF:FF:FF:FF”。当该address被修改为其他值的时候，搜索设备显示的MAC就是该值了，比如上述我们修改为“FF:FF:FF:FF:FF:11”，然后点后面的“Write”，这个时候用BLE调试工具进行搜索，就会发现显示的MAC变成了“FF:FF:FF:FF:FF:11”。
相关问题
1.Flash Programmer 2无法识别芯片，但IAR却可以仿真，可能是原因是什么？答：默认情况下SmartRF Flash Programmer2 选择的是4线制的JTAG方式，如果需要使用cJTAG的话，需要修改个文件。在C:\Program Files (x86)\Texas Instruments\SmartRF Tools\Flash Programmer 2\config\xds\board_config目录下面，有两个文件，XDS110.dat和XDS110c2.dat 文件，你把两个文件的文件名对换下，重新启动SmartRF Flash Programmer2 就可以了。
